Pojistné podložky Nord-Lock
Originální podložky Nord-Lock jistí šroubové spoje klínovým efektem místo tření. Šroub se nepovolí ani při silných vibracích a dynamickém zatížení. Dodáváme je v oceli i nerezu, ve standardní i zvětšené velikosti.
Malá, nebo velká?
Rozhoduje hlava šroubu
Obě velikosti mají pro daný závit stejný vnitřní průměr i stejnou funkci. Liší se vnějším průměrem — tedy šířkou, na které podložka dosedá. Velikost proto vybírejte podle hlavy šroubu nebo matice.
Pod šestihranné šrouby a matice
Podložka se zvětšeným průměrem NL…sp
Šestihranné šrouby a matice (DIN 933, DIN 931, DIN 934) mají širší dosedací plochu, proto potřebují větší základnu. Hodí se i k velkým nebo drážkovým otvorům a k přírubovým maticím.
Příklad NL12sp: Ø 25,4 mm vnější, Ø 13,0 mm vnitřní
| Závit | Standardní (imbus) | sp (šestihran) | Rozdíl |
|---|---|---|---|
| M6 | NL6 · Ø 10,8 mm | NL6sp · Ø 13,5 mm | +2,7 mm |
| M8 | NL8 · Ø 13,5 mm | NL8sp · Ø 16,6 mm | +3,1 mm |
| M10 | NL10 · Ø 16,6 mm | NL10sp · Ø 21,0 mm | +4,4 mm |
| M12 | NL12 · Ø 19,5 mm | NL12sp · Ø 25,4 mm | +5,9 mm |
| M16 | NL16 · Ø 25,4 mm | NL16sp · Ø 30,7 mm | +5,3 mm |
| M20 | NL20 · Ø 30,7 mm | NL20sp · Ø 39,0 mm | +8,3 mm |
| M24 | NL24 · Ø 39,0 mm | NL24sp · Ø 48,5 mm | +9,5 mm |
Jak to funguje
Princip závěrného klínu
Běžné pojistné prvky spoléhají na tření, které vibrace postupně překonají. Nord-Lock jistí spoj geometrií — při pokusu o povolení se předpětí naopak zvýší.
- 1
Pár slepených podložek
Podložky se dodávají v párech. Na vnitřních stranách mají klíny, na vnějších radiální zuby.
- 2
Zuby se zakousnou
Při utažení se zuby zaříznou do hlavy šroubu i do podkladu. Pohyb pak probíhá jen mezi klíny.
- 3
Klín je strmější než závit

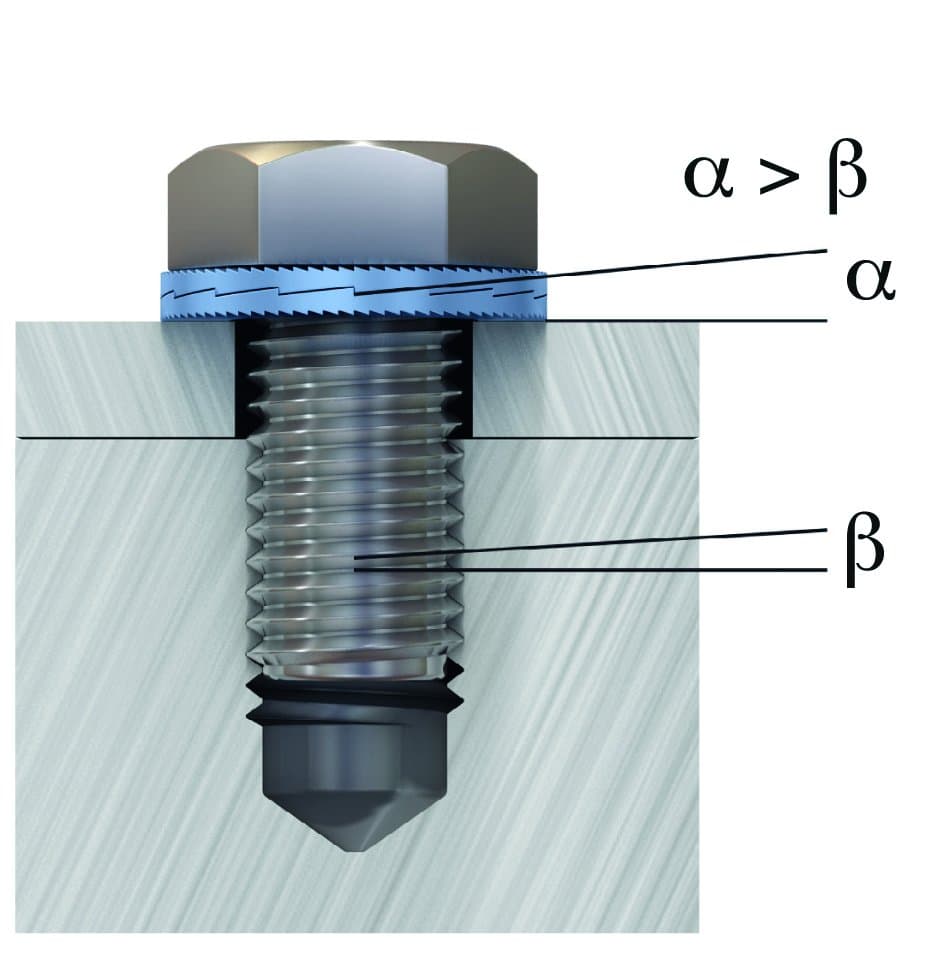

Úhel klínu α je větší než stoupání závitu β. Kdyby se šroub začal povolovat, klíny ho naopak dopnou.
Účinnost potvrzuje Junkerův vibrační test podle DIN 65151 — u všech ostatních řešení v testu svěrná síla rychle klesá, u podložek Nord-Lock zůstává.
Provedení
Ocel, nerez, nebo černé
Ocelové a nerezové podložky dodáváme ve standardní i zvětšené (sp) velikosti, černé v rozsahu M6–M24.
Ocelové podložky Nord-Lock
M3–M130 · #5 až 5″
Základní provedení pro většinu ocelových spojů. Odolnost v solné mlze přes 1 000 hodin. Velikosti NL3 až NL52 jsou u výrobce standardně skladem.
- Materiál
- Prokalená ocel EN 1.7182
- Povrch
- Zinkový lamelový povlak Delta Protekt® + vrchní vrstva Delta Seal GZ
Nerezové podložky Nord-Lock (ss)
M3–M80 · #5 až 3 1/8″
Pro nerezové šrouby a prostředí, kde by obyčejná ocel korodovala. Hodí se všude, kde nejsou přítomné chloridy ani kyseliny.
- Materiál
- Povrchově tvrzená nerez EN 1.4404 (AISI 316L)
- Povrch
- Bez povlaku

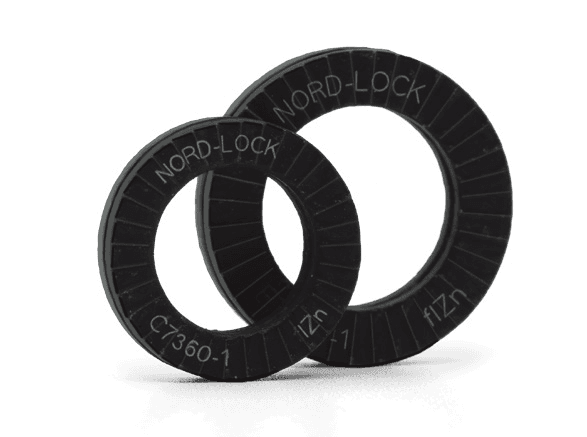

Černé podložky Nord-Lock
M6–M24
Pro spoje, které mají být černé — odpadá dodatečné lakování. Odolnost v solné mlze min. 1 000 hodin, šrouby do pevnosti 12.9, teploty −50 až 200 °C.
- Materiál
- Prokalená ocel EN 1.7182, tvrdost ≥ 465 HV1
- Povrch
- Delta Protekt® KL100 + černá vrchní vrstva Delta Seal GZ Black
Na poptávku dodáme i další provedení
- Série X (NLX)
- Podložky s kuželovým tvarem, které navíc vyrovnávají ztrátu předpětí — pro měkké materiály, kompozity a krátké svěrné délky.
- Pro ocelové konstrukce (SC)
- Podložky s evropským technickým posouzením ETA-19/0813 a ETA-20/0010 pro předepjaté i nepředepjaté šroubové sestavy podle EN 1090-2.
- Speciální slitiny
- 254 SMO® a slitiny C-276 / 718 pro chemický průmysl, mořskou vodu a vysoké teploty.
Rozměry
Rozměrová tabulka
Kompletní řada podle technických listů výrobce. Hledat můžete podle závitu (M12) nebo označení (NL12sp).
68 velikostí
| Závit | Označení | Ø vnitřní | Ø vnější | Tloušťka | kg/100 párů | Min. balení |
|---|---|---|---|---|---|---|
| M3#5 | NL3 | 3,4 mm | 7,0 mm | 1,8 mm | 0,03 | 200 párů |
| M3.5#6 | NL3.5 | 3,9 mm | 7,6 mm | 1,8 mm | 0,04 | 200 párů |
| M3.5#6 | NL3.5spsp | 3,9 mm | 9,0 mm | 1,8 mm | 0,06 | 200 párů |
| M4#8 | NL4 | 4,4 mm | 7,6 mm | 1,8 mm | 0,04 | 200 párů |
| M4#8 | NL4spsp | 4,4 mm | 9,0 mm | 1,8 mm | 0,06 | 200 párů |
| M5#10 | NL5 | 5,4 mm | 9,0 mm | 1,8 mm | 0,05 | 200 párů |
| M5#10 | NL5spsp | 5,4 mm | 10,8 mm | 1,8 mm | 0,11 | 200 párů |
| M6 | NL6 | 6,5 mm | 10,8 mm | 1,8 mm | 0,07 | 200 párů |
| M6 | NL6spsp | 6,5 mm | 13,5 mm | 2,5 mm | 0,20 | 200 párů |
| 1/4″ | NL1/4″ | 7,2 mm | 11,5 mm | 2,5 mm | 0,08 | 200 párů |
| 1/4″ | NL1/4″spsp | 7,2 mm | 13,5 mm | 2,5 mm | 0,18 | 200 párů |
| M85/16″ | NL8 | 8,7 mm | 13,5 mm | 2,5 mm | 0,15 | 200 párů |
| M85/16″ | NL8spsp | 8,7 mm | 16,6 mm | 2,5 mm | 0,28 | 200 párů |
| 3/8″ | NL3/8″ | 10,3 mm | 16,6 mm | 2,5 mm | 0,23 | 200 párů |
| 3/8″ | NL3/8″spsp | 10,3 mm | 21,0 mm | 2,5 mm | 0,48 | 200 párů |
| M10 | NL10 | 10,7 mm | 16,6 mm | 2,5 mm | 0,22 | 200 párů |
| M10 | NL10spsp | 10,7 mm | 21,0 mm | 2,5 mm | 0,47 | 200 párů |
| M117/16″ | NL11 | 11,4 mm | 18,5 mm | 2,5 mm | 0,29 | 200 párů |
| M12 | NL12 | 13,0 mm | 19,5 mm | 2,5 mm | 0,29 | 200 párů |
| M12 | NL12spsp | 13,0 mm | 25,4 mm | 3,4 mm | 0,93 | 100 párů |
Zdroj: technické listy Nord-Lock 01269 NLO a NLss (2025). Tolerance rozměrů najdete v technických listech níže.
Utahovací momenty
Kolik utáhnout
Doporučené utahovací momenty a svěrné síly podle pevnostní třídy šroubu a mazání. Utahujte kalibrovaným momentovým klíčem.
Ocelové podložky, elektrolyticky zinkovaný šroub pevnosti 8.8
| Závit | Podložka | Stoupání | Olej (WD-40)GF 75 %, µth 0,15, µh 0,19 | Měď-grafitová pastaGF 75 %, µth 0,13, µh 0,18 | NasuchoGF 62 %, µth 0,18, µh 0,20 | |||
|---|---|---|---|---|---|---|---|---|
| Moment Nm | Síla kN | Moment Nm | Síla kN | Moment Nm | Síla kN | |||
| M3 | NL3 | 0,5 mm | 1,7 | 2,4 | 1,5 | 2,4 | 1,5 | 2,0 |
| M4 | NL4 | 0,7 mm | 3,8 | 4,2 | 3,6 | 4,2 | 3,5 | 3,5 |
| M5 | NL5 | 0,8 mm | 7,5 | 6,8 | 6,9 | 6,8 | 6,8 | 5,6 |
| M6 | NL6 | 1,0 mm | 13,0 | 9,7 | 12,1 | 9,7 | 12,0 | 8,0 |
| M8 | NL8 | 1,25 mm | 32,0 | 18,0 | 29,0 | 18,0 | 29,0 | 15,0 |
| M10 | NL10 | 1,5 mm | 62,0 | 28,0 | 57,0 | 28,0 | 56,0 | 23,0 |
| M12 | NL12 | 1,75 mm | 107,0 | 40,0 | 99,0 | 40,0 | 97,0 | 33,0 |
| M14 | NL14 | 2,0 mm | 170,0 | 55,0 | 157,0 | 55,0 | 155,0 | 46,0 |
| M16 | NL16 | 2,0 mm | 260,0 | 75,0 | 240,0 | 75,0 | 237,0 | 62,0 |
| M18 | NL18 | 2,5 mm | 364,0 | 92,0 | 336,0 | 92,0 | 331,0 | 76,0 |
| M20 | NL20 | 2,5 mm | 510,0 | 118,0 | 470,0 | 118,0 | 464,0 | 97,0 |
| M22 | NL22 | 2,5 mm | 696,0 | 146,0 | 642,0 | 146,0 | 634,0 | 120,0 |
| M24 | NL24 | 3,0 mm | 878,0 | 169,0 | 809,0 | 169,0 | 800,0 | 140,0 |
| M27 | NL27 | 3,0 mm | 1 284,0 | 221,0 | 1 183,0 | 221,0 | 1 172,0 | 182,0 |
| M30 | NL30 | 3,5 mm | 1 750,0 | 269,0 | 1 613,0 | 269,0 | 1 596,0 | 222,0 |
| M33 | NL33 | 3,5 mm | 2 360,0 | 333,0 | 2 173,0 | 333,0 | 2 155,0 | 275,0 |
| M36 | NL36 | 4,0 mm | 3 043,0 | 392,0 | 2 803,0 | 392,0 | 2 776,0 | 324,0 |
| M39 | NL39 | 4,0 mm | 3 931,0 | 468,0 | 3 619,0 | 468,0 | 3 589,0 | 387,0 |
| M42 | NL42 | 4,5 mm | 4 860,0 | 538,0 | 4 476,0 | 538,0 | 4 436,0 | 445,0 |
GF — o kolik procent meze kluzu šroub předepnete, když utáhnete přesně na uvedený moment. µth — tření v závitu, µh — tření pod hlavou. Měď-grafitová pasta = Molykote® 1000.
Hodnoty vypočítal výrobce podle vzorce Kellermann & Klein a ověřil zkouškami. Pro jiné pevnostní třídy a velikosti momenty zjistíme u zástupce Nord-Lock. Zdroj: technické listy 01269 NLO a NLss (2025).
Na co myslet při montáži
- U průchozích otvorů použijte dva páry — jeden pod hlavu šroubu, druhý pod matici.
- Před utažením natočte hlavu i matici tak, aby se klíny podložek uzavřely.
- Mazivo na závit a pod hlavu šroubu pomůže dosáhnout správného předpětí.
- Utahujte kalibrovaným momentovým klíčem podle utahovacích momentů výrobce.
- Podložky jdou použít opakovaně — před další montáží zkontrolujte klíny i zuby.
Kde podložky nepoužívat
- Dosedací plochy, které nejsou zajištěné proti pootočení
- Podklad tvrdší než podložka
- Velmi měkké materiály — dřevo, plasty
- Spoje bez předpětí a spoje s extrémním sesedáním
Pro měkké a kompozitní materiály je vhodnější série X. Nevíte si rady? Zavolejte, poradíme.
Ke stažení
Dokumenty výrobce
Brožury, technické listy a uživatelská příručka. Zobrazíte je přímo v prohlížeči, nebo si je stáhněte.
Technický listEN

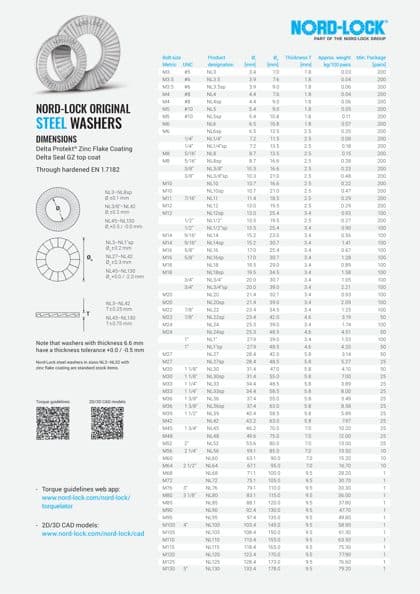

Ocelové podložky — rozměry a utahovací momenty
Technický list ocelových podložek NL3–NL130: vnitřní a vnější průměr, tloušťka, hmotnost, balení a utahovací momenty pro šrouby 8.8, 10.9 a 12.9.
Co v dokumentu najdete (česky)
- Str. 1 — rozměry NL3–NL130: závit metrický a UNC, Ø vnitřní a vnější, tloušťka, hmotnost na 100 párů, nejmenší balení
- Str. 1 — výrobní tolerance průměrů a tloušťky; materiál EN 1.7182, povlak Delta Protekt® a Delta Seal GZ
- Str. 2 — utahovací momenty a svěrné síly pro šrouby 8.8, 10.9 a 12.9 (olej, pasta, nasucho)
PDF · 2 strany · 0,5 MB
Technický listEN

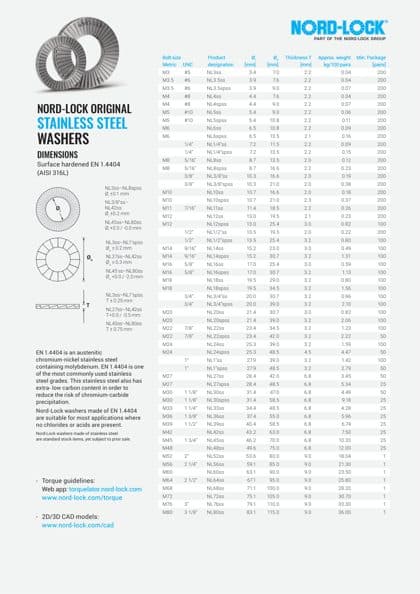

Nerezové podložky — rozměry a utahovací momenty
Technický list nerezových podložek NL3ss–NL80ss z EN 1.4404: rozměry, hmotnost, balení a utahovací momenty pro šrouby A4-70 a A4-80.
Co v dokumentu najdete (česky)
- Str. 1 — rozměry NL3ss–NL80ss: závit, Ø vnitřní a vnější, tloušťka, hmotnost, nejmenší balení a tolerance
- Str. 1 — materiál EN 1.4404 (AISI 316L): vhodný tam, kde nejsou chloridy ani kyseliny
- Str. 2 — utahovací momenty a svěrné síly pro nerezové šrouby A4-70 a A4-80 s pastou
PDF · 2 strany · 0,6 MB
Technický listEN

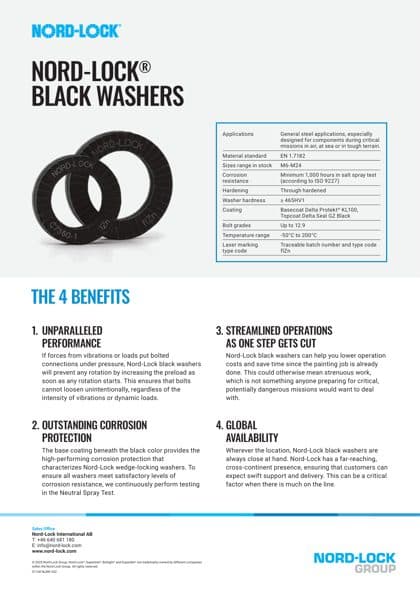

Černé podložky Nord-Lock
Technické parametry černých podložek M6–M24: materiál, tvrdost, povlak, rozsah teplot a odolnost proti korozi.
Co v dokumentu najdete (česky)
- Použití: ocelové spoje pro náročné nasazení — ve vzduchu, na moři i v terénu
- Ocel EN 1.7182, prokalená, tvrdost ≥ 465 HV1, velikosti M6–M24 skladem
- Povlak Delta Protekt® KL100 + Delta Seal GZ Black, min. 1 000 h v solné mlze (ISO 9227)
- Šrouby do pevnosti 12.9, teploty −50 až 200 °C, laserové značení šarže
PDF · 1 strana · 0,3 MB
Dokumenty vydává Nord-Lock Group. Technické listy (EN) vydává výrobce jen v angličtině — u každého je česky shrnuto, co obsahuje, a rozměry i utahovací momenty najdete česky v tabulkách výše.
Poptávka Nord-Lock
Napište závit a počet kusů, spočítáme cenu
Stačí uvést velikost šroubu, materiál a jestli jde o imbus, nebo šestihran — správnou podložku vybereme za vás.
Volejte přímo
